线束端子的连线化自动化注塑技术
端子机加工后带有一定长度的线缆(导线)往往需要与不同形状的塑料端子连接,主要有二种方式:一是塑料端子先注塑好,然后与导线上的金属端子连接,优点是塑料端子单独注塑效率高;二是在注塑机上,将金属端子注塑成形,优点是更好地保证密封性、绝缘性。

目前市场上对带有导线的线束进行注塑端子时,往往由人工将线束排放到注塑模具上,注塑后再由人工取出,劳动强度大、效率低,无法与其它前后工序形成连续化、自动化生产。

创者公司利用其设计与制造能力,为注塑自动化提供了配套解决方案。通过设计专用模具(运输治具),以及模具进料与出料的传送装置,实现注塑过程的无人化生产。

成功案例

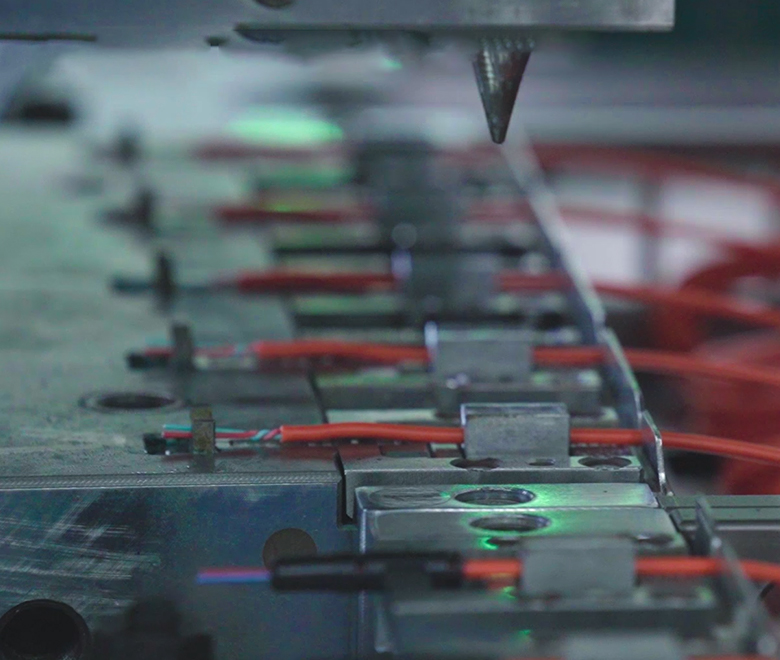

带有线把的塑料胶塞在线自动注塑装置

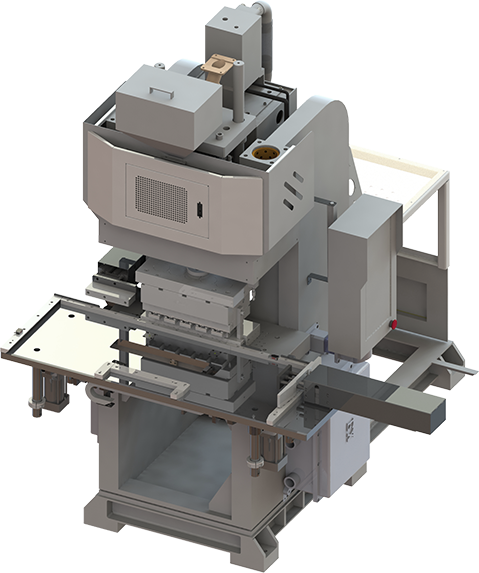

设备结构01
主要包括运输治具进入、推出注塑机台的机构,注塑主机以及注塑模具。
注塑模具为多分体式,上体在注塑机台,下体在注塑机台和移动治具上。
工作原理02
胶塞的注塑模具多分体设计,注塑后模具的一部分兼作治具承载线材与胶塞往前移动。克服注塑模具稳定性要求与治具移动要求之间的矛盾,减少模具与治具之间的转移环节,简化设备,提高设备运行的可靠性,为连续化生产创造有利条件。
本装置的难点在于:一是胶塞的如何分体;二对于移动治具不再简单是承载物料的功能,还具备注塑模具的作用,其加工精度也相应大大提高,使用的材质与重量也将发生变化。
主要技术参数03
  • 一次注塑胶塞数量

    定制
  • 生产能力

    11秒一个节拍
  • 胶塞外径

    定制
