连续化、自动化的铆接与焊接技术
传统的铆接是指将铆钉穿过被铆接件上的预制孔,使两个或两个以上的被铆接件连接在一起,如此构成的不可拆连接,称为铆钉连接。焊接,也称作熔接,是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。

创者公司利用其设计与制造能力,为铆接、或焊接、或铆焊结合的自动化生产提供了配套解决方案。通过设计专用模具(运输治具)、自动铆接装置、自动传送装置,选用合适焊接形式,实现铆接与焊接过程的无人化生产。

成功案例

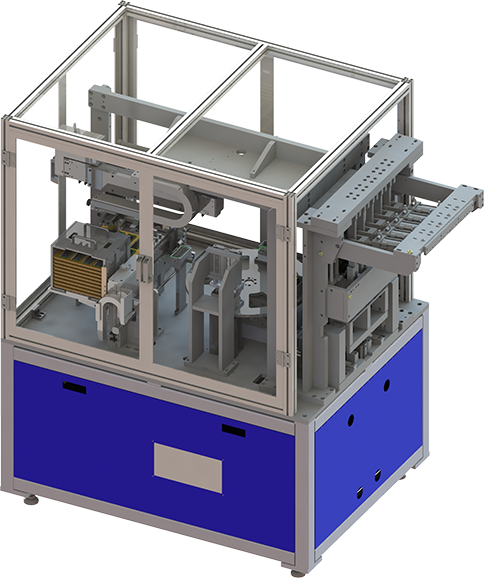

双金属导线(芯线)与芯片的自动铆接与焊接装置
设备结构01
该装置包括机架、铆接机构、焊接机构。
铆接机构包括可升降设置的铆接端子和铆接座。
焊接机构包括升降驱动件,用于驱使铆接端子移动以实现芯片组件与芯线的铆接。
工作原理02

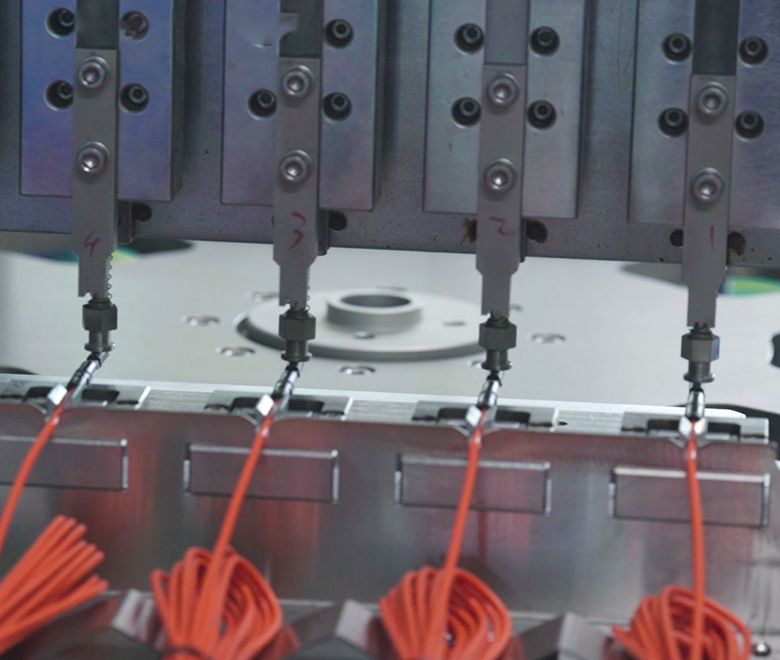

在移动治具中的芯线输送到铆接工位并定位时,铆接座精准放置好芯片,铆接端子下压,将芯线压入“凹”形的铆片中,完成包覆。治具继续承载芯片到焊接工位,托板上升,焊接头下压,对铆接位进行锡焊,完成焊接过程。
主要技术参数03
  • 一次铆接或焊接数量

    定制
  • 生产能力

    锡焊2-3秒一个焊点,激光焊0.2秒一个焊点
  • 焊接方式

    锡焊或激光焊
